Differential Amplifier

Kontrol Kenyamanan Dapur

DAFTAR ISI

1. Tujuan

1. Tujuan

Untuk menyelesaikan tugas elektronika yang diberikan oleh Bapak Dr. Darwison, M.T.
Mengetahui dan memahami Differential Amplifier
Mampu menjelaskan prinsip kerja Differential Amplifier
Mampu mengaplikasikan Differential Amplifier pada rangkaian

2. Alat dan Bahan

Alat

Instrument

1. DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Spesifikasi :

Generator

1. Battery

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik.Padapercobaan kali ini, baterai berfungsi sebagai sumber daya atau.

Spesifikasi dan Pinout Baterai

Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460gr

2. Power Supply

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

2. Bahan

1. Resistor

Features
Carbon Film Resistor
4-band Resistor
Resistor value varies based on selected parameter
Power rating varies based on selected parameter

Spesification

2. Dioda

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Spesifikasi

3. Transistor BC547

FEATURES
Low current (max.50 mA)
High voltage (max.300V)
Telephony and profes.

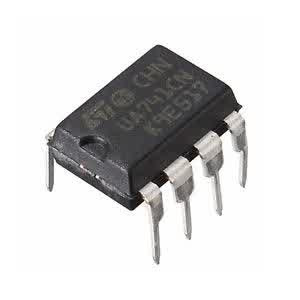

4. Op Amp LM741

Komponen Input

1. Switch/Button

Switch adalah suatu komponen jaringan komputer yang berfungsi untuk menghubungkan beberapa perangkat untuk meneruskan data ke perangkat yang dituju.

Spesifikasi

2. Sensor Gas MQ2

Sensor MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.

getika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.

Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

Catu daya pemanas : 5V AC/DC
Catu daya rangkaian : 5VDC
Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
Keluaran : analog (perubahan tegangan)

konfigurasi dari sensor MQ-S :

Pin 1 merupakan heater internal yang terhubung dengan ground.
Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
Pin 4 merupakan output yang akan menghasilkan tegangan analog.

3. Sensor Suhu LM35

Konfigurasi PinOut

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

Karakteristik Sensor LM 35

Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
Tegangan kerja 4v sampai 30 volt.
Konsumsi arus rendah kurang dari 60 µA.
Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
Toleransi ketidaklinieran hanya sekitar ± ¼ ºC

4. Sensor UV

Spesifikasi

Grafik Respon

3. Dasar Teori

1. Resistor

Simbol :
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).
Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Cara menghitung nilai resistor:
Tabel warna

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

2. Dioda

Spesifikasi

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.

Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4. Dioda Photo yang berfungsi sebagai sensor cahaya.
5. Dioda Schottky yang berfungsi sebagai Pengendali.

Untuk menentukan arus zenner berlaku persamaan:

Keterangan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

3. Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.

Rumus-rumus transistor:

Spesifikasi :

Bi-Polar Transistor
DC Current Gain (hFE) is 800 maximum
Continuous Collector current (IC) is 100mA
Emitter Base Voltage (VBE) is > 0.6V
Base Current(IB) is 5mA maximum

Konfigurasi Transistor

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

4. Op Amp - LM741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:

5. Switch/Button

Switch adalah suatu komponen jaringan komputer yang berfungsi untuk menghubungkan beberapa perangkat untuk meneruskan data ke perangkat yang dituju.

Spesifikasi

6. Sensor Gas MQ2

Sensor MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.

Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.
Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

Catu daya pemanas : 5V AC/DC
Catu daya rangkaian : 5VDC
Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
Keluaran : analog (perubahan tegangan)

konfigurasi dari sensor MQ-S :

Pin 1 merupakan heater internal yang terhubung dengan ground.
Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
Pin 4 merupakan output yang akan menghasilkan tegangan analog.

7. Sensor Suhu LM35

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. sensor suhu LM35 yang dipakai dalam penelitian berupa komponen elektronika yang diproduksi oleh National Semiconductor.

LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sesor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan liniearitas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

Bentuk sensor LM3 seperti transistor kemasan TO92. Harga Sensor LM 35 adalah sekitar 15 ribu rupiah. Adapun Aplikasinya banyak digunakan pada Project Arduino yang berkaitan dengan suhu ruang seperti Pada Home Automation

Cara kerja Sensor suhu LM35

Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA.

Konfigurasi PinOut

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

Karakteristik Sensor LM 35

Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
Tegangan kerja 4v sampai 30 volt.
Konsumsi arus rendah kurang dari 60 µA.
Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
Toleransi ketidaklinieran hanya sekitar ± ¼ ºC

8. Sensor UV

Spesifikasi

Grafik Respon

Differential Amplifier
Penguat operasional (Op-amp) standar memiliki dua input, inverting dan non-inverting, kita juga dapat menghubungkan sinyal ke kedua input ini pada saat yang sama menghasilkan jenis umum rangkaian Op-amp yang disebut Penguat Diferensial atau Differential Amplifier.

Gambar 132 rangkaian Dif erential Amplifier

Rangkaian Dif erential Amplifier adalah menghasilkan selisih Vo = Vo (non.inv.amp) - Vo (inv.amp) dari dua input yang satu diinputkan ke kaki inverting dan yang satu lagi diinputkan ke kaki non inverting seperti terlihat pada gambar 132 diatas. Untuk mendapatkan rumus VO(non.inv.amp) maka pertama digroundkan V2 sehingga rangkaian menjadi rangkaian non inverting amplifier seperti gambar 133. dimana,

Substitusi,

Gambar 133 rangkaian Non inverting Amplifier

Untuk mendapatkan rumus Vo (inv.amp) maka digroundkan V1 sehingga rangkaian menjadi rangkaian inverting amplifier seperti gambar 134. dimana,

Gambar 134 rangkaian inverting Amplifier

maka,

Bentuk gelombang tegangan input V1 dan V2 serta gelombang tegangan output VO adalah seperti pada gambar 135.

Gambar 135 (a) Bentuk gelombang tegangan input V1 dan V2 , (b) bentuk gelombang tegangan Vo

4. Percobaan

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input

Read more at: http://elektronika-dasar.web.id/operasional-amplifier-op-amp/
Copyright © Elektronika Dasar

a. Prosedur Percobaan

Siapkan alat dan bahan yang dibutuhkan dalam membuat rangkaian tersebut.
Susunlah alat dan bahan tersebut seperti gambar di bawah ini
Resistor yang digunakan ada bernilai hambatan 220k, 100k, 10k, 220 dan 200.
Baterai yang digunakan diberi tegangan yaitu 12V dan 20V
Power yang digunakan diberi tegangan yaitu 9V
Buzzer yang digunakan diberi tegangan 12V
Relay yang digunakan diberi tegangan 5V.
Setelah semua komponen terangkai, maka cobalah untuk menjalankannya.
Jalankan sensor UV , Gas, dan Suhu LM35 dengan menekan logicstate yaitu mengubah dari angka nol menjadi satu
Jika rangkaian benar, maka sensor UV, sensor Gas dan sensor SuhuLM35 akan bekerja sehingga led menyala, buzzer berbunyi dan motor pun bergerak.
Jika logicstatenya tidak dijalankan atau berlogika 0 maka motor tidak akan bergerak, led tidak menyala, dan buzzer tidak berbunyi.

b. Rangkaian Simulasi

(a). Differential Amplifier

(b). Kontrol Kenyaman Dapur

Prinsip Kerja

1). Pada saat keadaan terang, maka Sensor UV yang berada di atap akan mengeluarkan tegangan (Vinput/V3) tergantung dari intensitas cahaya yang diterima. Kemudian tegangna ini diteruskan ke kaki Non Inverting dari Detektor Non Inverting Op amp LM741. Dengan tegangan di kaki Inverting V2 yang bernilai 4,36V. Jika V3>V2 maka Vo akan bernilai +Vsat. Kemudian diteruskan ke kaki Non Inverting dari rangkaian Differential Amplifier dengan tegangan Vref 6V pada kaki Inverting. Dengan menggunakan rumus Vo = ((Rf/Ri)+1) x (R2/(R1+R2)) x V2 - (Rf/Ri) x V1

Sehingga tegangan Vo akan bernilai +Vsat, lalu di umpankan ke Resistor (10K). Kemudian menuju ke kaki base transistor BC547 yang berperan sebagai transistor self bias. Tegangan VBE telah cukup (memenuhi syarat >0,7V) sehingga transistor aktif, dengan aktifnya transistor maka arus akan mengalir dari VCC ke relay lalu ke collector kemudian diteruskan ke emitor dan berakhir di ground. Dengan aktifnya transistor, switch pada relay berpindah dari kiri ke kanan. Switch yang berpindah ini menyebabkan lampu mati karena arus pada batrai terputus.

2). Pada saat keadaan gelap, maka Sensor UV yang berada di atap akan mengeluarkan tegangan (Vinput/V3) tergantung dari intensitas cahaya yang diterima. Kemudian tegangna ini diteruskan ke kaki Non Inverting dari Detektor Non Inverting Op amp LM741. Dengan tegangan di kaki Inverting V2 yang bernilai 4,36V. Jika V3<V2 maka Vo akan bernilai -Vsat. Kemudian diteruskan ke kaki Non Inverting dari rangkaian Differential Amplifier dengan tegangan Vref 6V pada kaki Inverting. Dengan menggunakan rumus Vo = ((Rf/Ri)+1) x (R2/(R1+R2)) x V2 - (Rf/Ri) x V1,

Sehingga tegangan Vo akan bernilai -Vsat, lalu di umpankan ke resistor (R21) Kemudian menuju ke kaki base transistor BC547 yang berperan sebagai transistor self bias.Tegangan VBE tidak cukup (tidak memenuhi syarat >0,7) sehingga transistor tidak aktif, tidak arus yang mengalir dari VCC melewati relay, switch pada relay tidak bergeser ke kanan. Dengan switch yang tidak bergeser ke kanan, rangkaian menjadi loop tertutup dengan baterai sebagai sumber arus lalu menyalakan lampu dapur yang berperan sebagai penerangan ketika keadaan gelap/mendung.

2). Sensor Gas MQ-2, ketika mendeteksi gas/asap hasil memasak logicstate akan berlogika 1, akan ada tegangan yang dikeluarkan memalui terminal OUT. Tegangan ini diumpankan ke resistor (R3) kemudian menuju ke kaki non inverting dari rangkaian Non Inverting LM741. sedangkan pada kaki Inverting terdapat resistor (RI2) dan resistor referensi (RF2). Terjadi 2 kali penguatan, A = (Rf/RI)+1 dengan Vin = +5V. Tegangan yang didapat bernilai +10V, Vo = A . Vin. Kemudian tegangan ini diumpankan ke resistor (R12) menuju ke kaki base dari transistor BC547 yang berperan sebagai transistor Emitter Stabillizer Bias. Tegangan VBE telah cukup (memenuhi syarat >0,7V) sehingga transistor aktif, dengan aktifnya transistor maka arus akan mengalir dari VCC ke relay lalu ke collector kemudian diteruskan ke emitor diumpankan ke resistor (RE2) lalu berakhir di ground dan ada juga arus yang mengalir ke resistor (RB) kemudian kembali lagi ke kaki base dari transistor. Dengan aktifnya transistor, switch pada relay berpindah dari kanan ke kiri. Switch yang berpindah ini menyebabkan motor menyala yang berperan sebagai exhaust dapur penghisap asap dan bau tidak sedap menyala.

3). Sensor Suhu LM35, ketika suhu di ruangan dapur >24°C akan aktif. tegangan yang dihasilkan menuju ke kaki Non Inverting dari rangkaian detektor Non Inverting Op amp LM741. V3>V2 maka Vo = +Vsat. Tegangan ini di umpankan ke resistor (R4) kemudian menuju ke kaki base dari transistor BC547 yang berperan sebagai transistor Emitter Stabillizer Bias. Tegangan VBE telah cukup (memenuhi syarat >0,7V) sehingga transistor aktif, dengan aktifnya transistor maka arus akan mengalir dari VCC ke relay lalu ke collector kemudian diteruskan ke emitor diumpankan ke resistor (RE2) lalu berakhir di ground dan ada juga arus yang mengalir ke resistor (RB) kemudian kembali lagi ke kaki base dari transistor. Dengan aktifnya transistor, switch pada relay berpindah dari kanan ke kiri. Switch yang berpindah ini menyebabkan motor menyala yang berperan sebagai penyala AC aktif.

c. Video

7. Link Download

Download Rangkaian [link download]
Download Video [link download]
Download HTML [link download]
Download Library Sensor Gas-MQ2[ [link download]
Download Library Sensor UV [link download]
Download Library DC Voltmeter [link download]
Download Datasheet Transistor [link download]
Download Datasheet Op amp[link download]

Download Datasheet Sensor UV[link download]

Download Datasheet Sensor Gas-MQ2[link download]
Download Datasheet Sensor Suhu LM35[link download]
